Структура на МКС


Recommended Posts

  • Потребители

icon11.gifМеждународна космическа станция - Статия в Сайта

Участващи държави: САЩ, Русия, Япония, Канада и 11 европейски държави (Белгия, Дания, Франция, Германия, Италия, Холандия, Норвегия, Испания, Швеция, Швейцария и Великобритания)

Дата на завършване: 2010 година

Брой нужни мисии: поне 50 мисии са нужни за транспортиране на компонентите

Брой нужни "космически разходки": около 160 "космически разходки" или 960 часа

Размер: 108 метра ширина, 74 метра дължина 1 250 куб. метра обитаемо пространство (около три средно големи къщи)

Маса: 450 тона

Оборудване: 6 лаборатории с 24 стандартни експериментални рафта

Първи модули: Заря (Ноември 1998 г.) и Юнити (Декември 1998 г.)

Захранване: слънчеви панели с мощност 110 киловата

За по-големи изображение кликнете върху графиките.

Първоначален замисъл:

1134085jg.th.jpg p019011518rg.th.jpg p019016633yo.th.jpg p019016642bc.th.jpg

p019016653zd.th.jpg p019016663hu.th.jpg p019016675wm.th.jpg p019017589qp.th.jpg

Конфигурация на завършената станция:

p023118999lq.th.jpg p023119003vk.th.jpg p023119074ys.th.jpg

p023119077qs.th.jpg p024120614rk.th.jpg p024120629pj.th.jpg

Текуща конфигурация (STS-117):


Редактирано от Spirit
Link to comment
Share on other sites

  • Потребители

Малко обща информация за станцията. За тези, които не са много запознати със сегашната конфигурация на станцията съм сложил имена. Кликнете върху картинките за по-големи изображения. Компонентите означени с черно са доставени за тази мисия и ще останат скачени за МКС само за тази мисия:


- Заря е първия модул на МКС, който е изстрелян на ракета Протон през 1998 г.. Той е американски, но е построен от руснаците.

- Звезда, както и Заря, е сервизен модул и осигурява жизнените системи, както и квартира за тричленен екипаж. Той е първият руски модул на МКС, въпреки че голяма част от оборудването му е американско.

- Пирс е руски модул, предназначен за скачвания на капсули Союз и Прогрес, както и за съхраняване на руски космически костюми Сокол. От него се излиза за космически разходки с руски костюми.

- Союз е капсула, която превозва трима души. Тя служи и като "спасителна лодка" за екипажа. Подменя се на всеки 6 месеца.

- Прогрес е безпилотен товарен кораб и е модефицирана версия на Союз.

- Юнити е втория модул на станцията. Той е построен от ЕСА, но е собственост на САЩ.

- Куест се използва за съхраняване на американските костюми и за излизане на космически разходки.

- Опорна конструкция П6 служи за поддържане на слънчевите панели.

- Дестъни е експериментална американска лаборатория. За момента се използва и за скачване със совалката.

- Главната опорна конструкция служи за поддържане на главните слънчеви панели и главните радиатори, които ще бъдат изстрелани на мисиите STS-115, STS-116, STS-117, STS-118 и STS-119.

- Леонардо е американски транспортен модул, построен от Италианската космическа агенция. Той се транспортира със совалката.

- Канадарм 2 е канадска роботизирана ръка-кран и се използва за инсталиране на нови модули и транспортиране на астронавти и космонавти.


Link to comment
Share on other sites

  • Потребители

Така и така подхванах темата със структурата на станцията, а поне да кажа какво има в орбита сега и какво ще бъде доставено до 2010 година, когато станцията ще бъде завършена :)

В момента в орбита са модулите и компонентите:

- отделение за скачване №1

- сервизен модул Звезда

- контролен модул Заря

- PMA 1

- PMA 2

- PMA 3

- мобилна сервизна система

- опорни конструкции, слънчеви панели, батерии и радиатори S0, S1, S3/4, P1, P3/4, P5, P6 и Z1

- мобилна дистанционна сервизна базова система (Канадарм 2)

- мобилен транспортьор

- Куест

- ESP 1

- ESP 2

- разклонителен модул №1 (Юнити)

- Дестъни

Модули и компоненти, които ще бъдат изстреляни на совалка:

- SM MMOD щитетове

- опорни конструкции, слънчеви панели, батерии и радиатори S5, S6

- снаражения MLM, ELC

- ESP 3

- накрайник за Канадарм 2

- разклонителен модул 2

- разклонителен модул 3

- Колумб

- Купола

- Кибо - главене модул

- Кибо - второстепенен модул

- външна експериментална платформа за Кибо

- роботизирана ръка-кран за Кибо

Модули и компоненти, които ще бъдат изстреляни на Протон:

- многоцелеви лабораторен модул

- европейска роботизирана ръка-кран

- изследователски модул

Настоящи системи за транспорт на товари от и до МКС:

- Прогрес

- SPACEHAB

- MPLM - Многоцелеви Логистичен Модул (МЦЛМ) - Леонардо, Рафаело и Донатело

Бъдещи системи за за транспорт на товари от и до МКС:

- ATV

- HTV

Настоящи системи за транспорт на хора от и до МКС:

- космическа совалка STS

- капсула Союз

Бъдещи системи за за транспорт на хора от и до МКС:

- Арес

- COTS

- ACTS

- Клипер

ПП Дано да не пропускам нещо ;)

Редактирано от Spirit
Обновяване на списъка модули
Link to comment
Share on other sites

  • Потребители

Руски компоненти и апарати

Някои изображения имат по-големи версии. Кликнете върху тях, за да ги видите.

Пирс:


Прогрес:


Союз:


Заря:


Звезда:


Link to comment
Share on other sites

  • Потребители

Американските компоненти

Забележка: трите МЦЛМ (Леонардо, Рафаело и Донатело) са построени от АСИ (Италянската космическа агенция), но са собственост на НАСА. Това е бартерна сделка - италянците построяват модулите и ги дават на американците, а в замяна НАСА изстрелва италянски експерименти и астронавти.

Двата разклонителни модула (Node 2 и Node 3) и Купола са построени от ЕСА, но са собственост на НАСА. Те са част от бартерна сделка между ЕСА и НАСА. Европейците ги построяват, а в замяна американците изстрелват европейския модул Колумб, експериментални рафтове за него, европейска екипировка и европейски астронавти.

НАСА дава технологията за обитаеми модули на италианците, за да построят трите МЦЛМ. По-късно тази технология е използвана за построяването на разклонителните модули, европейската лаборатория Колумб и ATV.

Руския модул Заря е построен от руснаците, но е собственост на американците, пак заради бартерна сделка. Понеже е построен с руската технология го сложих в руските модули.

Общо взето обитаемите модули на станцията са построени само с руската, американската и японската технология. Канада е построила Канадарм със собствена технология, а Европа е построила ERA пак със своя технология.

Купола:

cupcut4004ky.th.jpg cupolacovl6kx.th.jpg

Дестъни:

115924maindestiny09833100175sb.th.jpg 115925maindestiny110e57668xt.jpg


МЦЛМ:



Node 1 - Unity:


Node 2:


Node 3:


Куест:


SPACEHAB:


Опорна конструкция:


Link to comment
Share on other sites

  • Потребители
В крайна сметка няма ли да се стигне до заменяне на компоненти и модули с нови, а не само до тяхното ъпгрейдване/ъпдейтване?

Модули няма да се заменят. От следващата мисия (STS-115) започва доставяне на новите модули и разширяването на станцията.

Link to comment
Share on other sites

  • 2 седмици по-късно...
  • Потребител

Здрасти Наско,

Благодаря за подробното описание на станцията което си направил.

Искам да те питам защо японският модул Кибо изглежда толкова различно от другите? Каква е функцията на второстепенния модул и на голямата платформа с разните уреди и антени? Какъв вид експерименти се очаква да се извършват в този модул?

Link to comment
Share on other sites

  • Потребители
Здрасти Наско,

Благодаря за подробното описание на станцията което си направил.

Искам да те питам защо японският модул Кибо изглежда толкова различно от другите? Каква е функцията на второстепенния модул и на голямата платформа с разните уреди и антени? Какъв вид експерименти се очаква да се извършват в този модул?

Здрасти Христо и добре дошъл,

На МКС се използват три технологии за обитаеми модули. Първите две са ясни - руската и американската. Понеже италианците искат допълнително време и астронавти на МКС, сключват бартерен договор с НАСА за пройзводството на трите многоцелеви логистични модула - Леонардо, Донатело и Рафаело. Италиянската космическа агенция възлга задачата на Аления Спацо. След това ЕСА трябва да разработи лабораторията си Колумб. Те дават поръчката на Аления, а компанията просто модефицира логистичен модул за лаборатория. Добавени са резервни животоподдържащи системи, микрометеоритния щит е подсилен и добавена антена за връзка със Земята. Виж приликата между МЦЛМ и Колумб:


Обаче японците няма от кого да вземат технологията и решават сами да си построят модулите. Мисля че Митсубиши ги разработи и построи. В тях, както и в останалите модули (лаборатории) ще се извършват експерименти с материали, сплави, флуиди, биоексперименти и човешки експерименти. В малкия модул също ще бъдат настанени експериментални рафтове и шкавчета и ще служи като по-малка лаборатория. Външната платформа служи за провеждане на открити експерименти. Там се правят тестове с материяли, изложени на космическата радиация. Примерно ще се тестват нови материали, с който се планира да бъдат построени да речем сонди до Марс. Обаче учените не знаят дали радиацията няма да ги деформира или повреди и за това се тестват първо на МКС. Ще се тестват и биоексперименти - примерно устойчивост на дадени бактерии и организми в открития космос. Има роботизирана ръка, с която ще се манипулират експериментите.

Link to comment
Share on other sites

  • 2 седмици по-късно...
  • 4 седмици по-късно...
  • Потребител

Ето анимация с нарастването на МКС:

http://mfile.akamai.com/18566/wmv/etouchsy...mbly/ISS_01.asx

и кратко описание на опорната конструкция и слънчевите панели които Атлантис ще донесе по време на STS-115:

http://mfile.akamai.com/18566/wmv/etouchsy...15/P3_P4_OV.asx

Link to comment
Share on other sites

  • 3 седмици по-късно...
  • Администратор

Браво! :)): Пожелавам успех на всички следващи мисии.

Ще може ли да дадете снимки на преди и след мисията на МСК, колко се е изменила? Сега по функционална ли става и какво се очаква в бъдеще?

Link to comment
Share on other sites

  • Потребители

Преди:

post-763-1158863427_thumb.jpg post-763-1158863453_thumb.jpg

Сега:

post-763-1158863554_thumb.jpg post-763-1158863699_thumb.jpg

В бъдеще:

post-763-1158863731_thumb.jpg post-763-1158863755_thumb.jpg

С компонента Р3 стана възможно въртенето на цялата опорна конструкция от Р4 натътк. Това дава възможност на слънчевите панели да следят Слънцето по-ефективно. Р3/4 удвои захранването на станцията с електричество. В момента слънчевите панели на Р4 служат като резерва. Ще бъдат изстреляни още два подобни комплекта слънчеви панели и греди (S3/4, S6), още две греди-преходници (Р5, S6) и два комплекта галванични радиатора. Това ще позволи прибавянето на нови модули към станцията. С предишното захранване беше невъзможно да се добавят херметизирани модули.

Р4 ще служи като резерва до следващата мисия на совалката (Дискавъри STS-116), на която ще бъде доставена гредата-преходник Р5. Тогава ще бъдат сгънати левите слънчеви панели на Р6 и захранването на станцията ще бъде прехвърлено от Р6 към Р4. Това е стъпка към преместването на Р6 от S0 към Р5. Самото преместване ще стане една-две мисии по-късно. Ето как ще изглежда станцията след прехвърляне на захранването от Р6 към Р4 на следващата мисия, за сега планирана за декември 2006:

post-763-1158864452_thumb.jpg post-763-1158864248_thumb.jpg

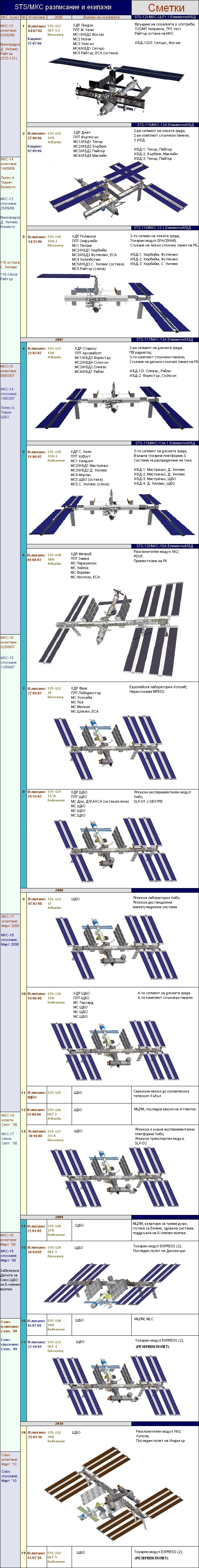

Ето графика с обяснения за полетите до МКС, екипажите и модефикациите, които ще бъдат направени:


Редактирано от Spirit
Link to comment
Share on other sites

  • Потребител

Според мен снимките са по-убедителни за значимостта на STS-115:

Първата снимка е направена от борда на Атлантис непосредствено преди скачването, а втората е правена след приключването на мисията.

atlantissts115066kw0ru0.th.jpg screenshoty121qb3.th.jpg

Само да вметна едно пояснение. На картинките, показани от Спирит, МКС изглежда по-малка след STS-116 (следващата мисия), защото се прибира едно крило слънчеви батерии от P6. Това не е стъпка назад! След прибирането на това крило батерии, новите батерии разположени на P4 ще могат да правят 360-градусови обороти, за да следят слънцето, при което ще се повиши енергийната ефективност на цялата станция! Вече по-късно вече P6 ще бъде преместена на крайното и място и батерийте ще бъдат отново разгънати.

Link to comment
Share on other sites

  • Администратор

Еее супер :)): Сега да очакваме Дискавари през декември и дано и там да мине без проблем, но и без толкова отлагания ;)

То ясно се отклонихме малко от темата и започнахме да говорим за МКС, но... Какви резултати се очакват от изследванията и проучванията в МСК?

П.С.

Нищо не пречи по късно да преместим постовете в темата за МСК, все пак тя е важна тема и повече ще се вижда.

Link to comment
Share on other sites

  • Потребител

То ясно се отклонихме малко от темата и започнахме да говорим за МКС, но... Какви резултати се очакват от изследванията и проучванията в МСК?

В момента на МКС се провеждат предимно изследвания, които биха дали резултати полезни за един бъдещ полет до Марс. Изследват се реакциите на човешкия организъм на дългия престой в безтегловност, тестват се различни видове храна, за да се види каква диета е най-добра, изследват се нови строителни материали, които могат да се използват за строеж на космически кораби, също всяка мисия по изграждането на станцията е един вид урок, който ще помогне при изграждането на междупланетен кораб.

Отделно от Марс-ориентираните изследвания, се провеждат химични, физични, медицински и биологически експерименти. Деление на бактерии в условия на безтегловност (кой знае, може и кисело млако да правят на орбита :w00t: ), сегашната туристка Ануши по програма има да извърши няколко медицински експеримента. На МКС могат да се растат и кристали. Общо взето всичко което работи по интересен начин на земята, може да се качи на МКС за да се види как работи в безтегловност или изложено на космическа радиация и вакуум. :post-70473-1124971712:

Има и други изследвания, но основно рекламират МКС като спирка по пътя към Марс. Сега е много модно да се говори за полет до червената планета и е много важно да не се окажем неподготвени по средата на пътя. :punk:

Bathory:

Преместих постовете в тази тема! Нека дискусията да продължи тук!

Редактирано от Bathory
Link to comment
Share on other sites

  • Администратор

И 2010 г., когато всички експерименти и изследвания приключат се очаква полет към Марс, така ли? Ами досегашните изтрелвани роботи и проучвания за планетата не дават ли толкова добри данни, или искат станция с хора. На място да се изследва всичко.

А има ли планове какво ще се прави МКС след края на мисията? Ще стане станция - летище или станция - музей ;)?

Link to comment
Share on other sites

  • Потребител

И 2010 г., когато всички експерименти и изследвания приключат се очаква полет към Марс, така ли? Ами досегашните изтрелвани роботи и проучвания за планетата не дават ли толкова добри данни, или искат станция с хора. На място да се изследва всичко.

Еми експериментите няма да приключат през 2010, за тогава е насрочено завършването на станцията(най-накрая). Научната работа, поне в американския сегмент трябва да приключи през 2016. А мисия до Марс мисля, че се планира за след 2025. Не съм много запознат, тези планове ми се виждат прекалено несериозни. Според мен реалистична е дата е 2035-2050. Мисия до Марс трябва да има, ако ще само за гъзарията да е :punk: .

Ето една статия, писана то Звездичко:

http://bgnauka.com/view_astro.php?id=31

На Марс има много какво да се прави. Най-вече ще се копае. Но мен ако питаш, Марс е най-безинтересната планета след Меркурий, искат да ходят там само защото могат. Една мисия до системата на Юпитер или Сатурн вече би ме откъртила тотално :w00t: Даже Плутон е по-интересен от Марс :head_hurts_kr: .

А има ли планове какво ще се прави МКС след края на мисията? Ще стане станция - летище или станция - музей ;)?

Бъдещето на станцията е много неясно. Мисля, че през 2016 станцията трябва да се раздели с американския си сегмент и да стане изцяло Руско-Европейска, но не съм запознат с точния сценарии. Спирит е по-компетентен тук.

Едно е сигурно, че когато съвсем и дойде времето, станцията трябва да бъде свалена. Поддържането и в орбита изисква екипаж, сервизни и карго мисии. Ако не става за нищо, няма защо да наливат пари в нея за да я държат.

Link to comment
Share on other sites

  • Потребители

И 2010 г., когато всички експерименти и изследвания приключат се очаква полет към Марс, така ли? Ами досегашните изтрелвани роботи и проучвания за планетата не дават ли толкова добри данни, или искат станция с хора. На място да се изследва всичко.

А има ли планове какво ще се прави МКС след края на мисията? Ще стане станция - летище или станция - музей ;)?

2010 година станцията ще бъде завършена. Планирания й живот е до 2016 година. Тогава най-вероятно ще бъде свалена безопасно в атмосферата над Тихия окан и повечето ще изгори. Полет към Марс не се очаква през следващите 20 години. Най-рано 2026. Досегашните апарати са изследвали релефа на Марс, атмосферата му... Те никога не са имали животоподдържащи системи и не са били обвързани със скачвания. За това те немогат да предоставят информацията, която ни дава МКС. МКС е безценна!

Link to comment
Share on other sites

  • 3 месеца по късно...
  • Потребител

Кратък филм от 3 части в стил MTV CRIBS :P За да получите представа за структурата на МКС не само външно, но и от вътре. Клипчето е правено с екипажа на Експедиция 9, тогава само двучленен, преди около 2 години и половина. Въпреки че станцията претърпя сериозни външни изменения с последните 2 мисии на совалките Атлантис и Дискавъри, нови модули не са носени. В момента от вътре станцията изглежда така както и по време на клипчето, и ще продължи да изглежда така до края на лятото тази година. Тогава совалката Атлантис ще донесе свързващ модул N2 и МКС ще стане още по-просторна и приятна за живот!

http://www.youtube.com/watch?v=p8RiIIL_nhw

http://www.youtube.com/watch?v=qDhC8DcYdXM

http://www.youtube.com/watch?v=dLHzWTdd2Uc

Link to comment
Share on other sites

  • 5 месеца по късно...
  • Потребители

Структурата на МКС след STS-117 (22 юни 2007). В по-тъмен цвят новите компоненти на станцията - опорни греди S3/4, слънчеви панели и радиатор.


Link to comment
Share on other sites
