Механичен изправител води до по-добър енергиен добив


Recommended Posts

  • Модератор Инженерни науки

Малко въведение понеже не мисля да превеждам дословно текста а и да го направя, не съм убеден, че е достатъчно ясно там. А и не всеки трябва и може да знае разработките в тази насока. Затова нека уточним няколко понятия.

Стана модерно да се говори за устройства, които произвеждат енергия от всякакви отпадни енергийни потоци които иначе се губят - топлина от ауспуха, енергия от убиване на скоростта /устройството е известно, като регенеративна спирачка, тум може доста да се каже, но евентуално в коментарите/ и регенеративен амортисьор. Тук ще става дума за последното, или по-скоро за механизъм който може да се приложи там.

Самият механизъм превръща възвратно постъпателно движение във въртеливо. Нищо особено на пръв поглед, коляно мотовилковият механизъм /ползва се и днес във почти всички бутални двигатели/, който върши тази работа е известен от няколко стотин години. Той обаче не би се справил с възвратно постъпателно движение с променлива амплитуда. Затова в случая е по подходящ този за който ще говорим.

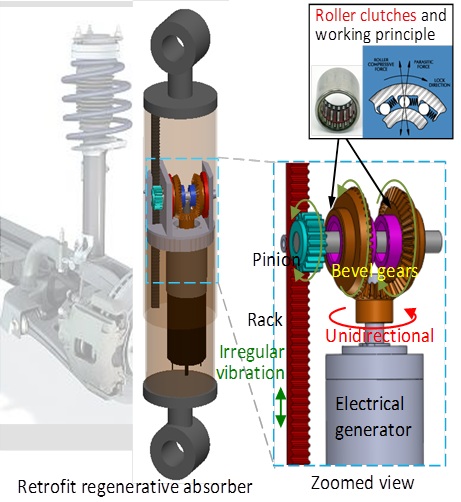

Както се вижда - зъбна рейка върти зъбно колелце, неподвижно съединено с ос на която има две конични зъбни предавки. Всяка от двете конични предавки се съединява с оста през фрикционен ролков съединител, който съединява в зависимост от посоката. Предавката, която в едната посока на "затегнала" в другата се върти свободно /не без известно съпротивление/ Идеята е при третата по-малка конична предавка на оста на генератора да достига едноосочно въртеливо движение. Подобно устройство може да има и други приложения - да прави ток от вълните или навсякъде, където трябва линеен алтернатор /линейна електрическа машина/.

Ако все пак аналогията с изправителя не е забелязана - така работи схемата Грец - /четирипътен изправител/ където всяка двойка диоди пропускат токът, който съвпада с правата им посока. За това и така е наречено устройството от шефа на проекта.

Източник: www.phys.org

Не споменах откривателите - Екип инженери с ръководител Лий Зуо към Нюйоркски държавен университет.

post-7686-035102700 1335785195_thumb.jpg

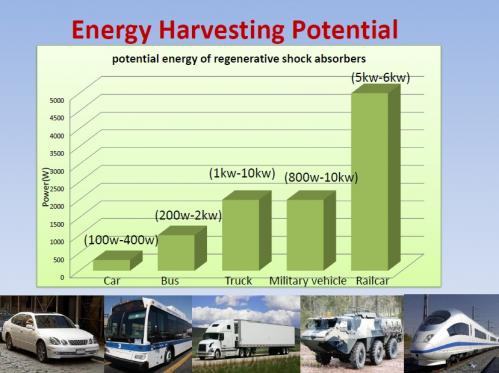

post-7686-060155800 1335785220_thumb.jpg

Редактирано от Joro-01
Link to comment
Share on other sites

  • Потребител

Интересно, забавно.

Но.

Колкото повече, механични джунгурлии има толкова повече извора за повреда....

Има и по-прост и поне толкова ефикасен метод.

Напр.

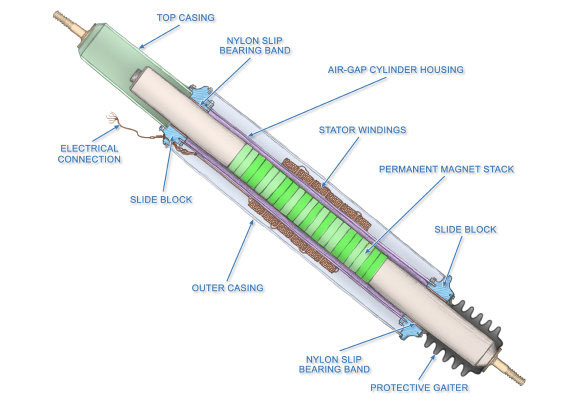

post-5590-025061800 1335789661_thumb.jpg

:post-70473-1124971712::post-70473-1124971712::post-70473-1124971712:

Link to comment
Share on other sites

  • Модератор Инженерни науки

Наясно съм... Но за да получим ток по този начин ни трябват:

- много силни магнити

- Много на брой /или дебели/ навивки

Цялото нещо може да се окаже по-тежко и не толкова ефективно в сравнение с механичното...

Все едно да говорим за бавнооборотен генератор /без предавки/

А в автомобилостроенето търсим и компактност.

Редактирано от Joro-01
Link to comment
Share on other sites

  • Потребител

Наясно съм... Но за да получим ток по този начин ни трябват:

- много силни магнити

- Много на брой /или дебели/ навивки

Цялото нещо може да се окаже по-тежко и не толкова ефективно в сравнение с механичното...

Все едно да говорим за бавнооборотен генератор /без предавки/

А в автомобилостроенето търсим и компактност.

[/quote

Ne e nuzno....

http://oldradio.tesla.hu/szetszedtem/382philipsnyomoslampa/vasbolvan.htm

II. VW technology. Philips 7424

:crazy_pilot::crazy_pilot::crazy_pilot:

Link to comment
Share on other sites

  • Модератор Инженерни науки

Даа... Имах подобно фенерче доста старо, но работещо, корпусът обаче е от бакелит, а лостчето метално. Сега из пазарите има подобни китайски ментета за около 3,00 лв с бели диоди и акумулаторни батерии. Между другото такъв механизъм се нарича храповик/ов/. Разликата от по-горният е, че показаният от тебе улавя само единият полупериод на възвратнопостъпателното движение, или е нещо като изправител от един диод и кондензатор. Кондензаторът е маховикът. В моето фенерче ролята на маховик се изпълнява от магнитния ротор.

-----------------------------------

Има и други китайски ментета пак за такива пари, светодиодни дето се зареждат с линейна машина. Дръжката е прозрачна и се виждат частите. Трябва яко да шейкваш. Та ако ти попаднат двете играчки, виж с кое по-лесно ще заредиш...

Редактирано от Joro-01
Link to comment
Share on other sites

  • Потребител

Даа... Имах подобно фенерче доста старо, но работещо, корпусът обаче е от бакелит, а лостчето метално. Сега из пазарите има подобни китайски ментета за около 3,00 лв с бели диоди и акумулаторни батерии. Между другото такъв механизъм се нарича храповик/ов/. Разликата от по-горният е, че показаният от тебе улавя само единият полупериод на възвратнопостъпателното движение, или е нещо като изправител от един диод и кондензатор. Кондензаторът е маховикът. В моето фенерче ролята на маховик се изпълнява от магнитния ротор.

-----------------------------------

Има и други китайски ментета пак за такива пари, светодиодни дето се зареждат с линейна машина. Дръжката е прозрачна и се виждат частите. Трябва яко да шейкваш. Та ако ти попаднат двете играчки, виж с кое по-лесно ще заредиш...

ZIP 4 Rubel 00.Kopek

http://oldradio.tesla.hu/szetszedtem/381orosznyomoslampa/fekete.htm

Made in China

http://oldradio.tesla.hu/szetszedtem/088kinainyomoslampa/marokfeny.htm

Enjoy

:v::v::v:
