Електроинженерство "For Dummies"


Recommended Posts

  • Модератор Инженерни науки

Има тема "Що е електричеството". Стана по-обща и набъбна като съдържание, за това отварям настоящата тема. В нея следва да се постват пак неща свързани с електричеството, но предимно в инженерен аспект. Ще се поизяснят някои понятия и принципи, какво е постигнато до сега, проблеми, решения, какво предстои...

Дано заглавието не обижда никой и дано няма книжка с точно това заглавие от известната поредица.

И така - едно руско клипче за начало, че системата им по-прилича на нашата, затова ще слушаме руски..

https://www.youtube.com/watch?v=IUuMXqiH6qk

Link to comment
Share on other sites

  • Потребител

Има полезна информация:

http://nauka.offnews.bg/news/%D0%92%D1%8A%D0%BF%D1%80%D0%BE%D1%81%D0%B8_2/%D0%95%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D1%82%D0%B5-%D0%BA%D0%BE%D0%BD%D1%82%D0%B0%D0%BA%D1%82%D0%B8-%D0%BF%D0%BE-%D1%81%D0%B2%D0%B5%D1%82%D0%B0_16591.html

Електрическите контакти по света


...

...

Можем ли да се намери решение на проблема?

Първите опити да се стандартизира свързването с електроенергията са от началото на 30-те години. Международният стандарт за универсален щепсел е създаден през 70-те, но в света има стотици милиони контакти и промяната изисква огромни финансови разходи. Предприемат са действия за интегриране на стандартите и сега, но е трудно да се предскаже, кога ще завърши този процес.

Най-вероятно решение ще бъде постигнато чрез универсален USB-конектор или повсеместно безжично разпространение.


WiTricity (съкратено от Wireless Electricity) е технология за безжично предаване на енергия, разработена от американската компания WiTricity Corporation.

..."

Почти сигурно е, че след около година в тва ..."жили-ще", ще сме стерилни (мутанти) :grin:

Редактирано от Малоум 2
Link to comment
Share on other sites

  • Модератор Инженерни науки

Браво, един включил се.

Каквото и да правят Уайтрисити има още работа и съмнителен успех, а в най-добрия случай ограничено приложение. Да, тези промнливи електромагнитни полета (електромагнитни с 50 км дължина (6 KHz ли беше?)) със сигурност ще са вредни. Безжичното захранване е приложимо само ако е върху поставка (с индуктор), но не и на разстояние.

Засега пролемът най-добре се решава с адаптер. В хотелите в различните трани UK, Канада и САЩ по рецепциите раздават адаптери. Лошото е, че имат по 2-3 броя в масовия случай. :)


USB е опция само за електронни джаджи, ако трябва да се захрани мощен консуматор не стават.


Тук е мястото да си лафим и за заземяването, фазите, синусоидата, активната и реактивната мощност и подобни.

Редактирано от Joro-01
Link to comment
Share on other sites

  • Модератор Инженерни науки

С видеа как работят електроцентралите аз поне няма да задръствам, плно е в тубата на английски и на руски, по избор.

Link to comment
Share on other sites

  • Модератор Инженерни науки

Трiи фази (анимация EN)

https://www.youtube.com/watch?v=ec0TjyE3Vpo


И алтернатор (синхронен генератор)

https://www.youtube.com/watch?v=tiKH48EMgKE

Редактирано от Joro-01
Link to comment
Share on other sites

  • Потребител

Тук изкам да добавя, че цялата работа почва с Никола Тесла.

https://www.youtube.com/watch?v=HMNAuBVSc3M

Иначе разпространяване на ел. енергията беззично /и безплатно/ също негова идея беше. След смърта му всичко строено от него бива унищожено. С изключение на ВЕЦ Ниагара.....

Що се касае за безопастността, в миналото значително количество ел. самовари, ютии, пилесоси и други евтини СССР продукти се внасяха частно и имаше изненади когато самоварът или ютията "щипеше"..... :book::book::book:

Link to comment
Share on other sites

  • Потребители

Проблемът беше не с "частния внос", а че в ссср техниката се произвеждаше с щепсели без заземяване, нямам представа дали този недостатък е премахнат сега.

Говоря разбира се за "бялата" техника, при "черната" токовете са по-малки и много от съвременните (западни или далекоизточни) битови телевизори и музикални уредби не са с щепсели шуко, но пък компютри, дисплеи и принтери са с шуко.

Хайде пък, да не говоря как се постигат (в масовия случай) прословутите 4 ома при заземяването...

"Аз, правилата за безопасна работа със струг ги знам като седемте си пръста" - каза бай Ставри.

Link to comment
Share on other sites

  • Потребител

Тук само да добавя, защото навярно и в БГ е така, че на практика заземяването го правят чрез закрепването към водопровода "земята". На много малко места /предимно старите згради/ има направена правилна земя.

На практика съм срещал такива башмайсторски работи, че земята я свързали на тръбата за гас....

Масово почват да сменят старите чугунени или оловни тръби с пласмасови. И електрическата печка от един ден на другия почва да тресе....В много редки случаи техниците сменящи старият часовник и част от водопровода, осведомяват за това притежателят, че да вземе съответните мерки за остраняване на този недостатък.... :elvis::elvis::elvis:

Link to comment
Share on other sites

  • Модератор Инженерни науки

Говоря разбира се за "бялата" техника, при "черната" токовете са по-малки и много от съвременните (западни или далекоизточни) битови телевизори и музикални уредби не са с щепсели шуко, но пък компютри, дисплеи и принтери са с шуко.

Хайде пък, да не говоря как се постигат (в масовия случай) прословутите 4 ома при заземяването...

"Аз, правилата за безопасна работа със струг ги знам като седемте си пръста" - каза бай Ставри.

Корпусът, който е метален при бялата техника определя необходимостта от заземяване. От там и вида на щепсела. Съществуват и известни изключения - печките духалки, както и някои хладилници (родителите ми продадоха един шведски, на който и магнитчета не му се лепяха :) ), като и при двете няма открити метални части (хладилника отзад има малко..). При тях се използва Шуко защото това са и щепселите за малко по-голям ток. Така че - Има общо и с големината на тока.

Относно черната техника - казах, че пластмасовият корпус принципно не позволява достъп до метални / поводящи части. И все пак не е точно така - разни метални / метализирани пaнели / декорации / елементи могат да ни изненадат доста неприятно. Затова не е грешно захранващите им блокове да се правят със заземяване - на лаптопи, дисплеи, принтери. За това си има и стандарти за тези неща. Имам един як служебен лаптоп от метал. На "терен" (където предимно го ползвам) работи само на батерия, защото бие малко ако е включен в мрежата, въпреки заземяването, както много други такива неща.

Когато говорим за CRT дисплеи и лазерни принтери/ копири - та заземяването е задължително. В тях се ползват високи напрежения (десетки киловолти), които лесно се трупат..

Редактирано от Joro-01
Link to comment
Share on other sites

  • Потребители

Е, Жоро, не съм чак толкова неграмотен...Мониторът ми е LED LCD.

Но пак ще повторя, че японците и корейците масово правеха кинескопни телевизори без шуко, а само с фаза и нула, но си прав за пластмасата.

Неслучайно готварските печки (поне в големите магазини) вече се продават без захранващ кабел - всеки да си свързва печката на свой риск.

Редактирано от scarecrow
Link to comment
Share on other sites

  • Модератор Инженерни науки

Е, Жоро, не съм чак толкова неграмотен...Мониторът ми е LED LCD.

Не съм си го и помислял, дори имам високо мнение за тебе.

Колко хора знаят що е Варикап? Това е в темата "Диод" във "Физика", да си кажа. Не е сложно, специализирано е - термин. Е малко и двамата се пообъркахме там де..

Възможно е за телевизорите, в момента се мъча да си спомня един мой Сони тринитрон с плоска CRT с к'ъв щепсел беше. Не супявам.. Не е проблем, явно могат да се компенсират зарядите на HV (сетих се и как, сега се замислих), а за другото от контакта - пластмаса брат.

Link to comment
Share on other sites

  • Модератор Инженерни науки

Неслучайно готварските печки (поне в големите магазини) вече се продават без захранващ кабел - всеки да си свързва печката на свой риск.

Сещам се за друга причина - сегашните готварски печки ако ги натовариш пълно сигурно превишават 8 KW. Едно (съвременно) домакинство е някъде там и по-малко (по проект) - особено и ако жилището е малко. Печката обаче има опция да се свърже на трифазен ток. Означено е как, описани са разните му там предупреждения и препоръки, разбира се. Една такава е за квалифициран техник.

Какво обаче ако нямам трифазен ток? Свързваме на монофазен като премостим фазите (имам предвид входните за трите фазни клеми на печката!) и толкова. И много внимаваме да не включим всичко. То и няма как де.

В сегашните сгради е предвиден по-як кабел за печката без гнездо за контакт. Кабелът завършва с лустер клема.

Редактирано от Joro-01
Link to comment
Share on other sites

  • Потребители

По едно време ме убеждаваха, че това вързване е най-доброто, само че в магазина я наричаха ел. розетка, но аз си държа на щепсела (директно в контакта, без разклонител, естествено). Не знам доколко е разпространен 3-фазен ток в апартаменти и градски къщи, аз поне нямам.

Link to comment
Share on other sites

  • Модератор Инженерни науки

Розетка е правилно да се нарече.

Трифазният ток не е нещо рапространено в домакинствата, но в няколко къщи лично съм виждал. По селата са много баш майстори, не се учудвам. Познавам и човек дето в апартамента си имал и "с проект" бил.. Виждал съм и в професионални кухни.

И на мен не ми хареса, че трябваше да търся кабел, като си купих печката, но съм забелязал, че щепселът грее при включена фурна и някой котлон. При мен дори няма достатъчно място за щепсел и контакт зад печката.


Всъщост ти можеш да си сложиш и щеспсел както предполагам си направил. И аз съм го правил. Кабелът обаче трябва да е дебел, трудно влиза в щепсела, едвам го затваряш, пак пече като натовариш печката.

Виж ПедеРаховецА и подобните му, и сега се продават с щепсел.

Редактирано от Joro-01
Link to comment
Share on other sites

  • Модератор Инженерни науки

Тук е мястотo и да се спомене закон на Ом. Ни в клин ни в ръкав, но трябва да го има. И така - гласи, че големината на тока I(A) е пропорционална на напрежението U(V) и обратно пропорционална на съпротивлението R(Ω). В скобите да единиците - Ампер, Волт и Ом. Или I=U/R. Ако на някой все още му звучи абстрактно нека си представи тръбопровод с вода. Големината на тока е дебита (потока, тока), напрежението е налягането, съпротивлението си е съпротивление - обратното (реципрочното) на проводимост. Освен воден поток, този закон важи и при топлопроводимостта, за светлина, звук, магнитно поле... Излиза, че е фундаментален.

Електропроводимостта е Мо а единицата е Сименс (S) между другото. Мисля, че не е необходимо да търсим клипове, анимации или линкове.

Редактирано от Joro-01
Link to comment
Share on other sites

  • 2 седмици по-късно...
  • Потребител

Понеже съм обещал в темата за Маринов да кача книги, ето това, което намирам на първо време( има и други, но ще трябва да си "поиграя" да ги компресирам, защото са над 2 MB):

petar.hristov-mlad.elektrotehnik.pdf

Редактирано от kall
Link to comment
Share on other sites

  • Модератор Инженерни науки

Малко за реактивната мощност:

https://www.youtube.com/watch?v=GQFEJiukHFs


https://www.youtube.com/watch?v=4JLzb-mXbHM


И на английски:

https://www.youtube.com/watch?v=DPAbMpIOHsU


https://www.youtube.com/watch?v=WSuEyl_ymmo


И последно - на руски:

https://www.youtube.com/watch?v=QQ2q3nCemBE

Редактирано от Joro-01
Link to comment
Share on other sites

  • Модератор Инженерни науки

Готини неща.. Но трябва да си сваля някъв дежавюър


Ако все пак е останал някой любопитен / неразбрал. който се чуди какво е косинус фи и реактивна мощност, да пита, тука е мястото. Няма да се обидя, ако бъда изпреварен, поправен или допълнен.

Редактирано от Joro-01
Link to comment
Share on other sites

  • Модератор Инженерни науки

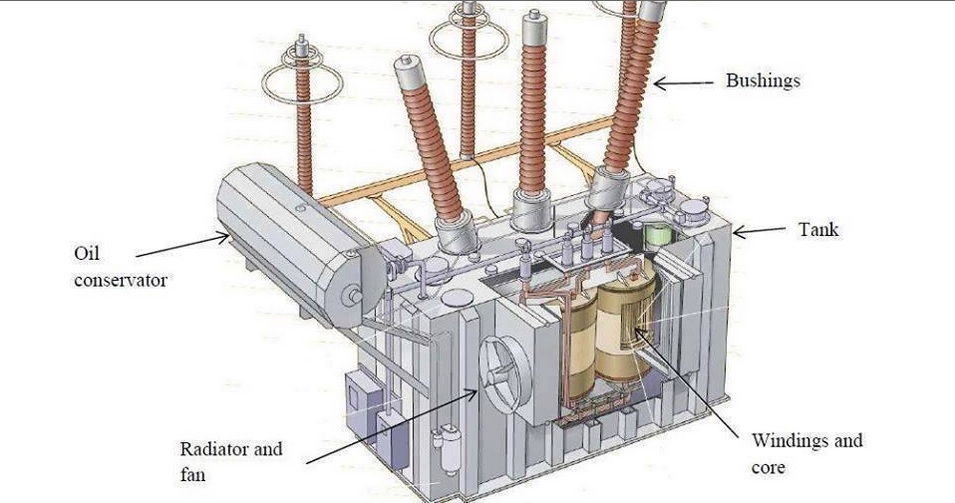

И от мене нещо. Устройство на трансформатор.


http://eee-books01.blogspot.com/2015/06/construction-of-power-transformer.html

post-7686-0-71610900-1439742213_thumb.jp

Link to comment
Share on other sites
